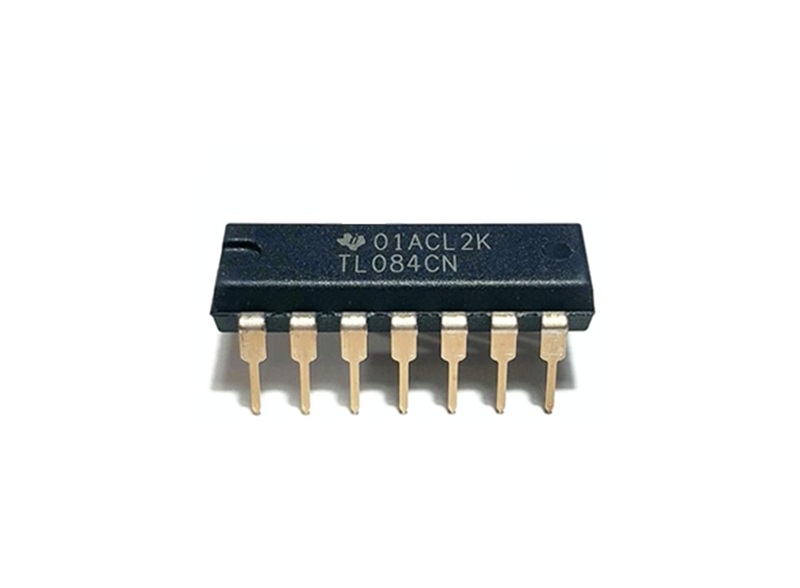

IC TL084CN

El amplificador operacional TL084CN es un circuito integrado cuádruple de propósito general que combina alta ganancia, baja distorsión y un bajo nivel de ruido. Está diseñado con tecnología JFET de entrada para lograr una impedancia muy alta, lo que lo hace ideal para aplicaciones de señal analógica de precisión.

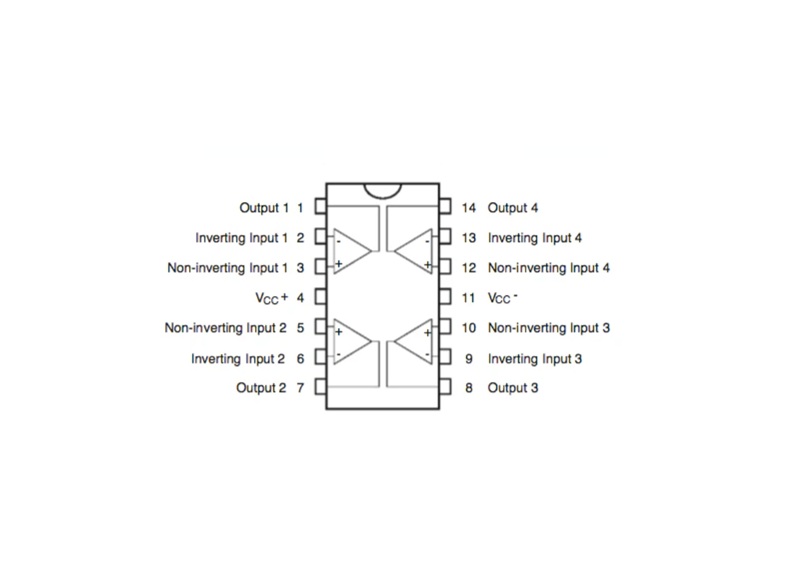

Este modelo en particular viene encapsulado en un formato DIP de 14 pines, lo que facilita su integración en placas de prueba y proyectos electrónicos. Su diseño cuádruple permite incluir cuatro amplificadores independientes en un solo chip, optimizando espacio y eficiencia en circuitos electrónicos.

Características del TL084CN

• Tipo: Amplificador operacional TL084CN
• Número de amplificadores: 4 (cuádruple)
• Tecnología de entrada: JFET
• Encapsulado: DIP-14
• Tensión de alimentación: ±3 V a ±18 V
• Ancho de banda: 3 MHz
• Slew rate: 13 V/µs
• Impedancia de entrada: >10¹² Ω
• Corriente de polarización de entrada: 30 pA
• Consumo típico: 1.4 mA por amplificador

Ventajas del amplificador operacional TL084CN

• Baja distorsión y alta linealidad en señales analógicas
• Excelente rechazo de modo común
• Alta impedancia de entrada para minimizar carga en el circuito
• Cuatro amplificadores en un solo encapsulado
• Alta velocidad de respuesta (slew rate) para aplicaciones rápidas
• Muy bajo consumo de energía

Aplicaciones comunes del TL084CN

• Sistemas de audio y ecualizadores
• Amplificación de sensores analógicos
• Filtros activos y comparadores de señal
• Controladores PID y sistemas de automatización
• Instrumentación electrónica y medición precisa
• Proyectos con Arduino, PIC o ESP32
